火災自動報警及消防聯動控制系統

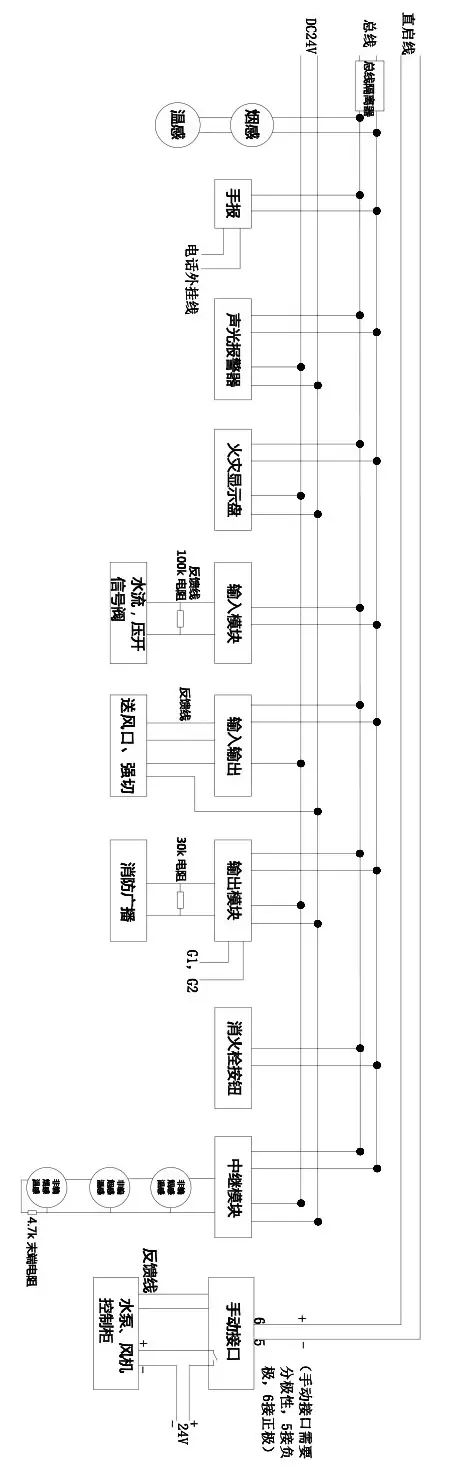

GST系列模塊接線方法示意圖及說明

說明：

1. 所有模塊底座通用

2. 輸入模塊的反饋端子上必須要并聯一個100K/0.25W的電阻

3. 輸出模塊的9、12端子不常用

4. 輸入輸出為總線模塊，需要編碼，反饋端子只能接無源反饋，不能接有源反饋

5. 手動接口為多線模塊，不用編碼，主機上的每個直控點都對應一個手動接口，直接從主機布線到現場中間不連接任何設備，5、6端子要分極性

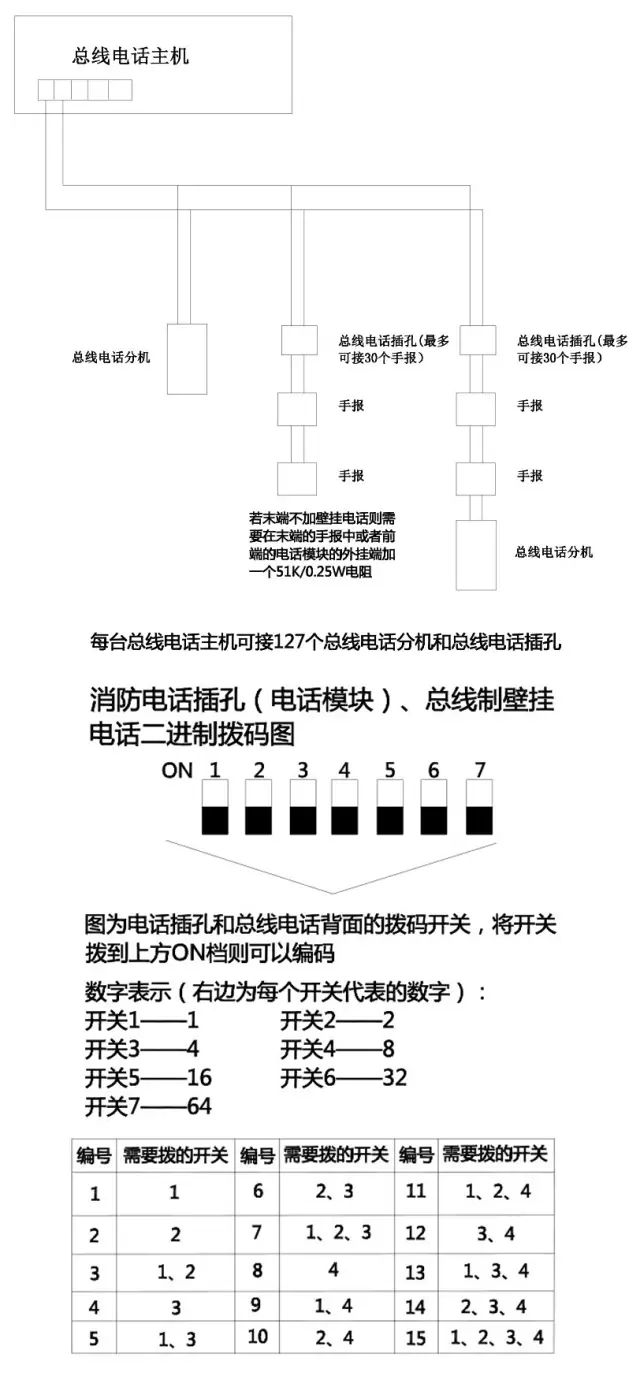

總線電話系統

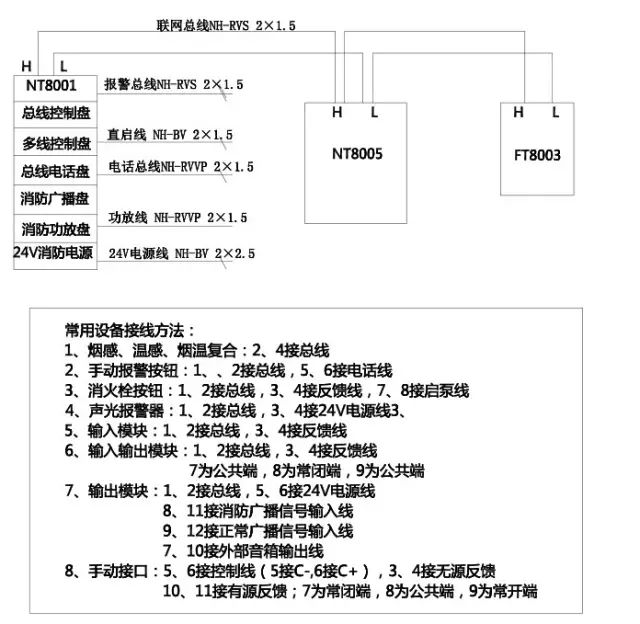

控制器聯網方式參考圖及說明
